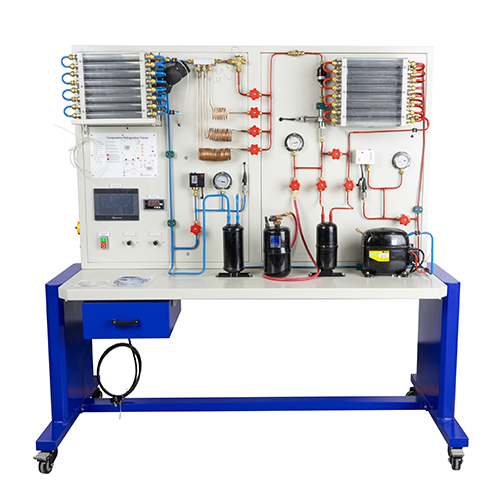

AFSB3 압축 냉동 훈련기, 냉동 실험실 장비, 교육 장비1. 장비 소개
1.1 개요
압축 냉동 트레이너는 압축기 냉동의 원리를 학습하는 데 사용되는 장치입니다. 이 장치는 주로 압축기, 증발기, 응축기 및 4개의 유량 조절 장치로 구성됩니다. 트레이너에는 다양한 센서가 내장되어 있으며, 센서에서 측정된 데이터를 터치 디스플레이로 전송할 수 있습니다. 이러한 센서 판독값을 처리하여 유량 조절과 냉각 용량 간의 관계를 학습할 수 있습니다.
1.2 특징
(1) 압축 냉동 트레이너는 알루미늄 프레임 구조를 채택하여 구조가 간단하고 견고하며 신뢰성이 높습니다. 또한 4개의 이동식 바퀴가 장착되어 있어 사용자의 이동성을 크게 향상시킵니다.
(2) 압축 냉동 트레이너는 안전한 전기 배선을 채택하고 안전하고 신뢰할 수 있는 접지를 제공합니다.
(3) 압축 냉동 트레이너는 모듈식 설계를 채택하여 각 유닛이 독립적으로 작동할 수 있으므로 실험의 종류와 양을 크게 늘릴 수 있습니다.
(4) 압축 냉동 트레이너는 안전하고 친환경적인 냉매 R513A를 사용합니다. (5) 압축 냉동 훈련기는 PC와 통신할 수 있는 포트를 갖추고 있어 장비의 데이터 수집 및 차트 분석이 가능합니다.
2. 기술 사양
입력 전력: 단상 단선 240V+/- 10% 50Hz
무게: 257kg
크기: 1810mm*870mm*1950mm
작동 조건: 주변 온도 10℃～30℃, 상대 습도 <75%(25℃)
3. 구성품 목록 및 상세 소개
3.1 주요 부분
번호 명칭
1 증발기
2 스로틀링 장치
3 저전압 제어 스위치
4 저압 게이지
5 기액 분리기
6 캐비닛
7 시창
8 응축기
9 전자식 유량계
10 고전압 제어 스위치
11 고전압계
12 전자식 압력 센서
13 수신기
14 압축기
3.2 전원 박스 부분
번호 명칭
1 터치 디스플레이
2 부하 스위치
3 USB 포트
4 전력계
5 증발기 팬 제어 노브
6 응축기 팬 제어 노브
3.3 장비 구성 목록
번호 명칭 수량
구성품 1 압축기 1
구성품 2 응축기 1
구성품 3 증발기 1
구성품 4 수신기 1
구성품 5 액체 저장 탱크 1
구성품 6 기액 분리기 1
구성품 7 고전압 제어 스위치 1
구성품 8 저전압 제어 스위치 1
구성품 9 압력 센서 2
구성품 10 전자식 유량계 1
구성품 11인치 터치 모니터 1개
3.4 부속품
번호 이름 수량
1 소프트웨어 CD 1개
2 USB 케이블 1개
4. 실험 목록
실험 1 압축 냉동 트레이너의 사용법 이해
실험 2 압축 냉동 트레이너의 A형 스로틀 장치 작동 조건 이해
실험 3 압축 냉동 트레이너의 B형 스로틀 장치 작동 조건 이해
실험 4 압축 냉동 트레이너의 C형 스로틀 장치 작동 조건 이해
실험 5 압축 냉동 트레이너의 팽창 밸브 작동 조건 이해
실험 6 압축 냉동 트레이너의 PC 통신 기능 이해
