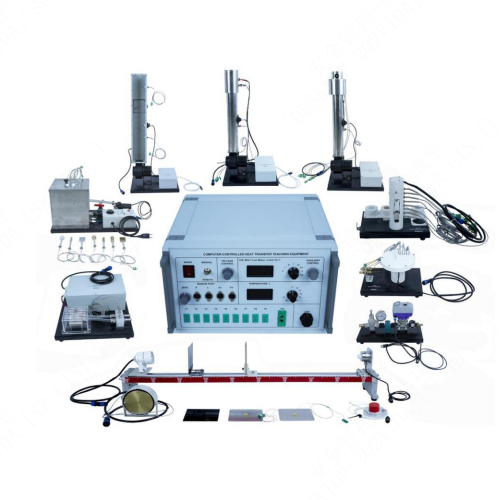

AFHT10XC 컴퓨터 제어 열전달 교육 장비, 교육용 모형, 교육 장비, 열전달 교육 장비 I. 제품 개요 1.1 개요 AFHT10XC 컴퓨터 제어 열전달 교육 장비는 학생들이 열역학적 열전달 및 열복사를 이해하고, 다양한 열전달 모드를 시연하며, 열전달에 영향을 미치는 요인을 연구할 수 있도록 설계되었습니다. 이 교육 장비는 전기 제어 박스와 일련의 열역학 실험 모듈로 구성됩니다. 열역학 실험 모듈에는 선형 열전도 시연 모듈인 AFHT11C, 방사형 열전달 시연 모듈인 AFHT12C, 복사 열전달 시연 모듈인 AFHT13, 대류 및 복사 복합 열전달 시연 모듈인 AFHT14C, 온도 측정에 영향을 미치는 복사 오차 시연 모듈인 AFHT16C, 비정상 상태 열전달 시연 모듈인 AFHT17, 열전 히트펌프 시연 모듈인 AFHT18, 그리고 자연 대류 및 강제 대류 시연 모듈인 AFHT19가 포함됩니다. 1.2 특징 (1) AFHT10XC 컴퓨터 제어 열전달 교육 장비는 전체 크기가 작고, 플러그 앤 플레이 방식이며, 모든 기능을 갖추고 있어 실험 교육의 요구 사항을 충족할 수 있습니다. (2) AFHT10XC 컴퓨터 제어 열전달 교육 장비는 통합 USB 인터페이스를 채택하여 통신이 용이합니다. (3) AFHT10XC 컴퓨터 제어 열전달 교육 장비는 소프트웨어 호환성이 높습니다. II. 성능 매개변수 입력 전력: AC220V 50Hz AFHT10XC 전기 제어 박스 크기: 400*410*260mm, 무게: 약 16kg AFHT10XC 급수 모듈 크기: 280*180*200mm, 무게: 약 6kg AFHT11C 선형 열전달 모듈 크기: 380*190*230mm, 무게: 약 8kg AFHT12C 방사형 열전달 모듈 크기: 320*210*250mm, 무게: 약 7kg AFHT13 복사열전달 모듈 크기: 1300*200*250mm, 무게: 약 16kg AFHT14C 대류 및 복사 복합 열전달 모듈 크기: 420*310*860mm, 무게: 약 19kg AFHT16C는 온도 측정에 영향을 미치는 복사 오차를 연구합니다. 모듈 크기: 420*310*860mm, 무게: 약 19kg AFHT17은 비정상 열전달을 연구하는 모듈입니다. 모듈 크기: 630*400*360mm, 무게: 약 26kg AFHT18은 열전 히트펌프를 연구하는 모듈입니다. 모듈 크기: 420*370*160mm, 무게: 약 12kg AFHT19는 자연 대류 및 강제 대류를 연구하는 모듈입니다. 모듈 크기: 420*310*950mm, 무게: 약 24kg 작동 조건: 주변 온도 -10℃~+40℃, 상대 습도 <85%(25℃) III. 구성 요소 목록 및 상세 소개 3.1 전기 제어 박스 부분 번호 이름 1 전원 스위치 버튼 2 토글 스위치 3 포텐시오미터 4 다기능 디지털 튜브 디스플레이 5 밴드 스위치 6 포텐시오미터 7 다기능 디지털 튜브 디스플레이 8 밴드 스위치 9 K형 열전대 소켓 10 USB 인터페이스 11 K형 열전대 소켓 12 포텐시오미터 13 항공 소켓 3.2 실험 모듈 부분 번호 이름 1 AFHT11C 선형 열전도율 연구 모듈 2 AFHT12C 방사형 열전달 연구 모듈 3 AFHT13 복사열전달 연구 모듈 4 AFHT14C 대류 및 복사 복합 열전달 연구 모듈 전달 모듈 5 AFHT16C는 온도 측정에 영향을 미치는 복사 오차 모듈을 연구합니다. 6 AFHT17은 비정상 열 전달 모듈 연구입니다. 7 AFHT18은 열전 열펌프 모듈입니다. 8 AFHT19는 자연 대류 및 강제 대류 모듈을 연구합니다. 3.3 장비 구성 목록 번호 이름 수량 구성 요소 1 전기 제어 박스 1 구성 요소 2 AFHT11C 선형 열 모듈 시연 1 구성 요소 3 AFHT12C 방사형 열 모듈 시연 1 구성 요소 4 AFHT13 복사 열 전달 모듈 시연 1 구성 요소 5 AFHT14C 복합 대류 및 복사 열 전달 모듈 시연 1 구성 요소 6 AFHT16C 온도 측정에 영향을 미치는 복사 오차 모듈 시연 1 구성 요소 7 AFHT17 비정상 상태 열 전달 시연 모듈 1 구성 요소 8 AFHT18 열전 히트 펌프 시연 모듈 1 구성 요소 9 AFHT19 자연 대류 및 강제 대류 시연 모듈 1 3.4 액세서리 번호 이름 수량 1 USB 통신 케이블 1 2 지그재그 플러그 연장 코드 1 3 항공 플러그 연장 코드 1 4 전원 케이블 1 5 소프트웨어 CD 1 6 클램프 9 7 수도관 6 IV. 실험 목록 실험 1 선형 열전도 실험 시연 실험 2 방사형 열 전달 시연 실험 실험 3: 복사열 전달 실험 시연 실험 4: 대류와 복사의 복합 열 전달 실험 시연 실험 5: 온도 측정에 영향을 미치는 복사 오차 시연 실험 6: 비정상 열 전달 실험 시연 실험 7: 열전 히트 펌프 실험 시연 실험 8: 자연 대류 및 강제 대류 실험 시연
