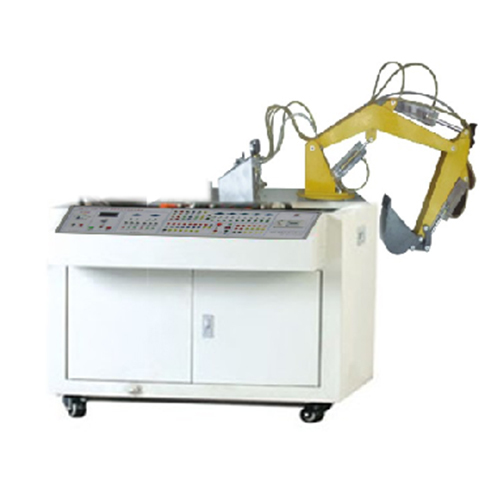

AFME041 투명 제어 굴삭기 훈련기 기계 훈련기 교육 장비 교육용 장비1. 주요 사양
1) 전원 공급 장치: AC220V 50Hz
2) 전원 입력: AC220V, 출력: DC24V/3A
3) 프로그래밍 가능 로직 컨트롤러(PLC): Mitsubishi FX1S－20MR, 호스트, 12개 입력, 8개 출력(릴레이 출력)
4) 유압 테스트 펌프 모터 출력: 650KW, 속도 조절 범위: 0－1500r/min, 유압 펌프 작동 소음: ≤58dB, 시연 실험에 필요한 유체 유량 압력은 0.8-2.3Mpa에 불과함(최대 오일 펌프 압력: Pmax＝2.5Mpa)
5) 솔레노이드 방향 밸브: AC24V, 흡입력: 30N
6) 교육대 크기: 1000mm×800mm×900mm
실제 시연 필요
2. 특징
1) 유압 투명 굴삭기 트레이너는 다양한 동작을 시뮬레이션할 수 있습니다. 실제 굴삭기 작동 장치를 재현했습니다. 작동 가능한 구성 요소는 수입 투명 유기 유리 유압 부품과 투명 나일론 튜브 겹침 이음매를 사용하여 작동 원리와 유압 회로 작동 원리를 한눈에 명확하게 보여줍니다. 전체 트레이너는 시각적이고 직관적이며 편리하고 신뢰할 수 있는 등의 장점을 가지고 있습니다.
2) 굴삭기 트레이너는 주로 훈련대, 훈련 스탠드, 유압 부품 및 전기 장치 제어 부품, 프로그래밍 가능 로직 컨트롤러(PLC) 및 기타 구성 요소로 구성됩니다.
3) 전기 제어 장치는 PLC(프로그래밍 가능 로직 컨트롤러) 제어를 채택하여 PC 마이크로컴퓨터 통신을 통해 마이크로컴퓨터 지능형 제어를 구현할 수 있습니다. 동시에 유압 회로를 제어 대상으로 삼아 PLC(프로그래밍 가능 로직 컨트롤러)의 학습 및 응용 능력을 강화합니다.
4) 훈련 제어 장치는 독립형 릴레이 제어 장치를 전기 제어에 적용할 수도 있습니다. 이를 통해 PLC(프로그래밍 가능 로직 컨트롤러)의 우수성과 고급 기능을 강조하고 PLC 프로그래밍 장치에 대한 이해와 숙달을 강화합니다.
3. 주요 기능
1) 유압 변속 부품 및 작동 원리의 관찰 및 모방, 분해 훈련.
2) 유압 제어 시스템 원리 학습 및 분석
3) 굴삭기 시뮬레이션 기능, 버킷 및 버킷 로드 재조립 실습
4) 회전, 스윙 암 추진 및 플랫폼 회전 동시 수행
5) 배출 작업 시 버킷 로드와 버킷 작동, 빅 암 위치 높이 동시 조절 가능
6) 복귀, 플랫폼 회전, 스윙 암 및 버킷 로드를 굴착 시작 위치로 복귀 가능
7) PLC 명령어 프로그래밍, 래더 다이어그램 학습 실험
8) PLC 프로그래밍 소프트웨어 학습 및 응용
9) PLC와 컴퓨터 통신 및 온라인 디버깅
10) 유압 변속 제어에서 PLC 적용 및 제어 방안의 최적 실험
4. 굴삭기 PLC 제어 트레이너 목록
번호 명칭 수량
1 굴삭기 트레이너 1세트
2 PLC 호스트 모듈 1
3 전원 모듈 1
4 PLC 호스트 모듈 1
5 PLC 제어 버튼 모듈 1
6 리프트 실린더 1
7 곡선형 붐 실린더 1
8 버킷 실린더 1
9 3/4 솔레노이드 방향 전환 밸브 3
10 연료 탱크 1
11 곡선형 붐 1
12 직선형 붐 1
13 버킷 1
14 베이스 지지대 1세트
15 회전 테이블 1세트
16 회전 모터 1
17 기계 펌프 1세트
18 유압 오일 1
19 프로그래밍 케이블(어댑터) 1
20 굴삭기 유압 트레이너 사양서 1
21 라이트 디스크(PLC 프로그래밍 가능 소프트웨어, 절차 소프트웨어) 1
22 공구 1
23 유압 제어 단방향 밸브 3
24 플러드 밸브 1
