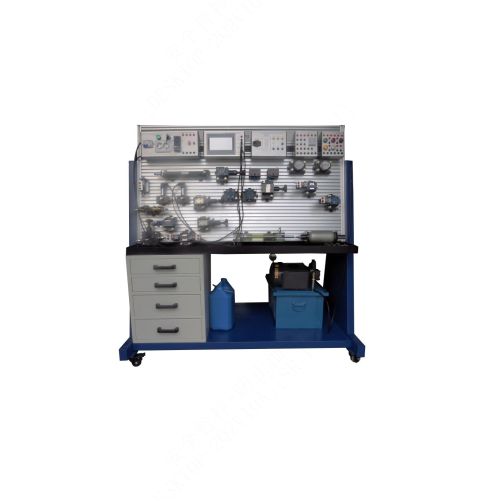

AFM051 양면 유압 훈련 작업대 교육용 장비 기술 훈련 유압 훈련 작업대 1 제품 개요 1.1 개요 본 유압 교육 장비는 대학의 메카트로닉스 공압, 전기 및 유압 제어 교육 과정의 요구 사항에 따라 개방형 구조의 조작 패널로 설계되었으며, 공압 릴레이 제어와 유압 릴레이 제어 실험 장비의 장점을 결합했습니다. 다양한 유압 부품을 조작 패널에 유연하게 설치할 수 있습니다. 모든 연결부는 양방향 개폐식 퀵 커넥터를 사용하여 유압 회로의 오일 누출 문제를 해결했습니다. 이는 편리하고 내구성이 뛰어나며 손실을 줄이고 환경 위생 유지에도 도움이 됩니다. 다양한 부품을 임의로 조합하여 특정 기능을 갖춘 유압 시스템을 구성할 수 있어 실용성이 뛰어납니다. 1.2 특징 (1) 본 장비는 고강도 판금 프레임으로 구성되어 외관이 아름답고 내구성이 뛰어납니다. 하단에는 이동이 용이하도록 만능 바퀴가 장착되어 있으며, 공구 및 장비 보관용 캐비닛이 있고 유압 스테이션이 장비 하단에 통합되어 있습니다. (1) 다양한 유압 밸브 블록을 고정하기 위한 베이스 플레이트는 특수 베이스 플레이트 프로파일을 사용하며, 패널의 홈 간격은 25mm로 다양한 구성 요소를 편리하게 끼우고 뺄 수 있습니다. 상단에는 다양한 전기 제어 행잉 박스가 배치되어 전체적으로 컴팩트한 디자인을 제공합니다. (2) 산업용 유압 밸브가 장착되어 있으며 최대 작동 압력은 35Mpa에 달합니다. 각 유압 구성 요소에는 오일 회로 전환 베이스 플레이트가 장착되어 있어 패널에 쉽고 자유롭게 배치할 수 있습니다. 오일 회로 연결부는 개폐식 퀵 체인지 조인트를 채택하여 분해가 용이하고 오일 누출이 없어 손실을 줄이고 환경 위생 유지에도 도움이 됩니다. 2 성능 매개변수 (1) 입력 전원: AC 220V (2) 실험실 작업대 크기: 1600mm(길이) × 1000mm(폭) × 1700mm(높이) (3) 홈 간격: 25mm (4) 구성품: 캐비닛: 1개 (5) 데스크탑 구조: 1개 (6) 바퀴(균열 포함): 4개 (7) 안전 속도 제한 범위: 1000-1500rpm (8) 유압 펌프 작동 시, 유압 작업대에서 1.5m 떨어진 거리에서 소음은 ≤58dB0입니다. (9) 시연 실험 오일 회로 유량에 필요한 압력은 4-6Mpa에 불과합니다. (10) 오일 탱크: 공칭 용량 35L 3 제품 구성 전면 후면 3.1 전기 제어 장치 3.2 교육용 작업대 3.4 유압 부품 1 직접 작동식 오버플로우 밸브 DBDH6P/100 2 밸런싱 밸브 DC6G-1-10B/50/ 3 투명 복동 유압 실린더(압력 1MPa 초과 불가) 4 마이크로 스위치 5 직동식 감압 밸브 FDR5DP1-10B 6 감압 밸브(파일럿형) PFIC-DR10/200Y 7 전환 밸브 FJL-L10H 8 속도 조절 밸브 PFIC-2FRM5/6Q 9 단상 스로틀 밸브 MK6G 10 시퀀스 밸브(파일럿형) PFIC-DZ10/210M 11 3위치 3방향 수동 밸브 12 2위치 4방향 수동 역전 밸브 13 2위치 4방향 솔레노이드 역전 밸브 HYJF-4WE6D/AC 24V 14 직동식 릴리프 밸브 DBDH6P/100 15 유압 제어 체크 밸브 PFIC SV6PB2 16 글리세린 압력계 YN-60/10MPA M14*1.5 외경 나사산(축 방향 모서리 없음) 17 직동식 3방향 감압 밸브: DR6DP-50/75 18 유압 모터 19 스로틀 밸브 MG6G 20 블래더 어큐뮬레이터 6.3L(질소) 6MPa 21 유압 스테이션 22 복동식 유압 실린더 23 3위치 4방향 역전 밸브(O) 4WMM6E50B/ 24 유량계(압력 1MPa 초과 불가) 4 실험 내용: 실험 1. 수동 역전 밸브의 역전 회로 실험 2. 전자식 역전 밸브의 역전 회로 실험 3. 순차 밸브를 이용한 밸런싱 회로 실험 4. 오버플로우 밸브를 이용한 제동 회로 실험 5. 오버플로우 밸브를 이용한 완충 회로 밸브 실험 6. 오일 유입구 스로틀링 속도 제어 회로 실험 7. 3위치 4방향 전자기 역전 밸브를 이용한 잠금 회로 실험 8. 부하 시뮬레이터 실험 회로 실험 9. O형 3위치 4방향 역전 밸브 실험 실험 10. M형 3위치 4방향 역전 밸브 실험 실험 11. Y형 3위치 4방향 역전 밸브 실험 실험 12. 투명 유압 실린더 실험 실험 13. 카운터 모듈 테스트 실험 실험 14. 고장 모듈 테스트 실험 실험 15. 화면 모듈 데이터 수집 실험
