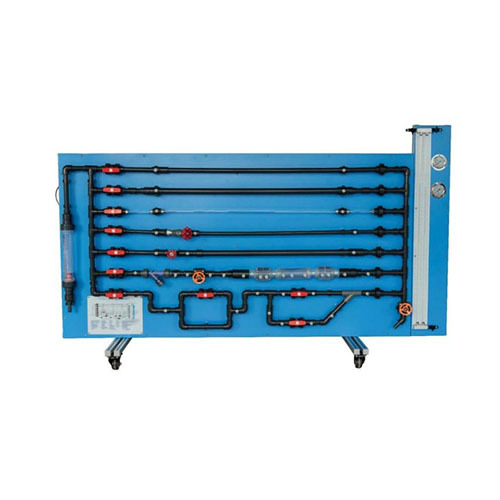

AFF159 파이프 장치 유체 공학 교육 장비 교육 장비 교육 장비의 마찰 손실1. 장비 소개
1.1 개요
배관 내 압력 강하는 유체 입자와 도체 벽 및 배관 내 장애물 사이의 마찰로 인해 발생하는 유체 압력 손실입니다.
배관 마찰은 고전적인 실험실 실험 중 하나이며 유체 역학의 실제 교육에서 항상 중요한 위치를 차지해 왔습니다. 연구 결과와 기본 원리는 항공우주, 산업 및 기계 엔지니어 모두에게 중요합니다.
다양한 직경과 거칠기의 배관에서 마찰 계수를 측정하고, 다양한 유형의 밸브와 피팅에서 압력 손실을 연구하고, 다양한 유량 측정 방법을 비교하는 데 사용됩니다.
일반 지침
이 장치는 직경과 거칠기가 서로 다른 재질로 제작된 6개의 직관부로 구성됩니다. 또한 직관 손실 연구를 위한 다양한 액세서리, 다양한 유형의 밸브(게이트 밸브, 볼 밸브, 앵글 시트 밸브 등), 배관 피팅(인라인 필터, 엘보, 급격하게 넓어지는 밸브, 수축 밸브 등) 및 측정 요소(벤추리관, 피토관, 오리피스 유량계 등)가 포함되어 있습니다.
벤추리관, 피토관 등과 같은 일부 측정 요소는 투명하여 기능을 관찰할 수 있습니다.
다양한 배관, 밸브 및 배관 피팅에는 여러 개의 압력 측정 지점이 있으며, 퀵 커넥트 장치를 사용하여 해당 압력 측정 장치에 연결된 배관을 설치할 수 있습니다.
이러한 구성을 통해 층류, 천이류 및 난류 유동 영역을 포함하는 광범위한 레이놀즈 수에 걸쳐 마찰 압력 손실을 연구할 수 있습니다. 두 개의 물 피에조미터를 사용하면 층류 유동 시나리오에서 압력 손실을 연구할 수 있습니다. 두 개의 부르동 압력계는 난류 유동 조건에서 압력 손실을 포착합니다. 또한 유량을 측정하고 벤추리관 및 피토관 측정값과 비교하는 유량계도 포함되어 있습니다.
이 장치에는 급수 시스템이 필요합니다.
1.2 특징
주요 구성 요소는 유량계와 유량계 지지 구조입니다.
원심 펌프는 유압 벤치(자체 지참)의 섬프에서 물을 끌어올려 시험관으로 공급합니다. 배관에 설치된 유량계는 단위 시험 구역에 빠르고 쉽게 설치할 수 있습니다. 이 유량계는 다양한 측정 원리와 정확도 수준으로 제공됩니다.
수압계 또는 부르동형 압력계 두 개를 사용하여 각 유량계의 압력 강하를 측정할 수 있습니다. 밸브는 모든 압력계 라인의 신속한 배출을 보장합니다.
시험 중인 유량계에서 배출되는 물은 유량을 정확하게 측정할 수 있는 체적 탱크(유압 벤치 내부에 위치)에 모입니다. 탱크는 저유량 또는 고유량에 맞게 계단식으로 설계되었으며, 난류를 줄이기 위해 웨이브 배플이 내장되어 있습니다. 눈금이 있는 수위관은 수위를 표시합니다. 물은 배수 밸브를 통해 섬프로 돌아갑니다.
2. 기술 사양
무게: 약 150kg
작동 조건: 온도 +5℃~+40℃, 상대 습도 <85% (25℃)
크기: 약 2100mm * 845mm * 1270mm
3. 구성품 목록 및 상세 소개
3.1 주요 부품
번호 명칭
1 응력 시험 모듈
2 내경 17mm의 러프 튜브 모듈
3 내경 23mm의 러프 튜브 모듈
4 내경 6.5mm 메타크릴레이트 튜브 모듈
5 앵글 시트 밸브 내경 16.5mm 평활 튜브 모듈
6 게이트 밸브 내경 26.6mm 평활 튜브 모듈
7 복합 파이프 모듈
8 T형 인터페이스 모듈
9 로타미터 모듈
3.2 장비 구성 목록
번호 명칭 수량
구성품 1 로타미터 1
구성품 2 내경 17mm의 러프 튜브 1
구성품 3 내경 23mm의 러프 튜브 1
구성품 4 내경 6.5mm 메타크릴레이트 튜브 1
구성품 5 앵글 시트 밸브 1
구성품 6 내경 16.5mm 평활 튜브 1
구성품 7 게이트 1
구성품 8 내경 26.6mm 평활 튜브 1
구성품 9 메시 필터 1
구성품 10 다이어프램 밸브 2개
구성품 11 직경 25~40mm 가변 파이프 1개
구성품 12 피토관 1개
구성품 13 벤추리관 1개
구성품 14 오리피스 플레이트 1개
구성품 15 직경 40~25mm 가변 튜브 1개
구성품 16 병렬 배관 시스템 1개
구성품 17 90° 엘보 1개
구성품 18 T-조인트 15개
구성품 19 볼 밸브 10개
구성품 20 45° 엘보 2개
구성품 21 베벨 T-조인트 1개
구성품 22 축 방향 모서리 충격 방지 압력 게이지 2개
구성품 23 유압 디스펜서 2개
3.3 부속품
번호 명칭 수량
1 CPC 플라스틱 퀵 커넥터 외부 나사산 수 2개
2 CPC 플라스틱 퀵 커넥터 외부 나사산 암 2개
3 기관 8~5.5 투명 7M
4. 실험 목록
실험 1 응력 시험 모듈 실험
실험 2 내경 17mm의 거친 파이프 마찰 손실 실험
실험 3 내경 26.6mm의 게이트 밸브 평활관 실험
실험 4 벤추리관 실험
실험 5 T형 인터페이스 모듈 실험
