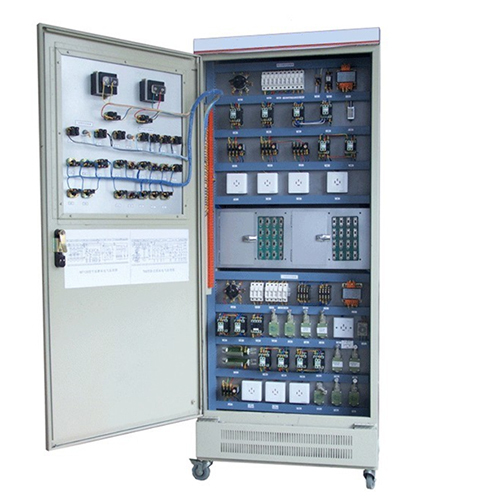

AF210E 산업 전기 교육 장비, 전기 실험실 장비, 교육용 장비, 직업 훈련 장비1. 기술 데이터
1) 입력 전원: AC 380V±5%(3상 5선식) 50±1Hz
2) 정격 전류: 5A
3) 환경 온도: -5℃~40℃, 습도: 75% 미만(25℃ 기준)
4) 외형 치수: 750×550×1800mm
5) 무게: 220kg
2. 기능적 특징
본 교육 장비는 표준 전기 제어 캐비닛(규격: 750×550×1800mm)에 따라 설계되었으며, 양면 공간을 최대한 활용하여 캐비닛 내부에 타이머와 경보 장치를 갖추고 있습니다. 또한 전류 모드 및 전압 모드 누전 차단기와 과전류 차단기가 내장되어 있습니다.
캐비닛 내부에는 전압계, 전류계, 회전 스위치, 제어 버튼, 각종 표시등, 다양한 실험용 모터(전용 모터 캐비닛 포함) 등이 설치되어 있으며, 다양한 산업용 전기 회로와 회로도가 캐비닛 내부에 함께 제공됩니다.
캐비닛 내부의 전기 회로는 깔끔하고 정돈된 표준 및 과학적 설계로 구성되어 있으며, 모든 전기 부품은 고품질의 유명 브랜드 제품을 사용하여 품질 및 기술 데이터 요구 사항을 충족합니다. 인위적 고장 설정 및 제거는 스위치로 제어됩니다.
고장 설정판과 고장 제거판이 분리되어 있어 조작이 간편하며, 고장 설정 또는 제거 시 스위치를 돌리기만 하면 되므로 강사와 시험관이 교육 점검을 편리하게 수행할 수 있습니다.
3. 구성품
1) AC 접촉기: 5개
2) 계전기: 5개
3) 단상 변압기: 1개
4) 열 계전기: 2개
5) 시간 계전기: 1개
6) 표시등 5개, 버튼 5개, 비상 정지 버튼 1개
7) 3상 비동기 모터(이중 속도 Y-Δ): 2개
8) 영문 사용 설명서
