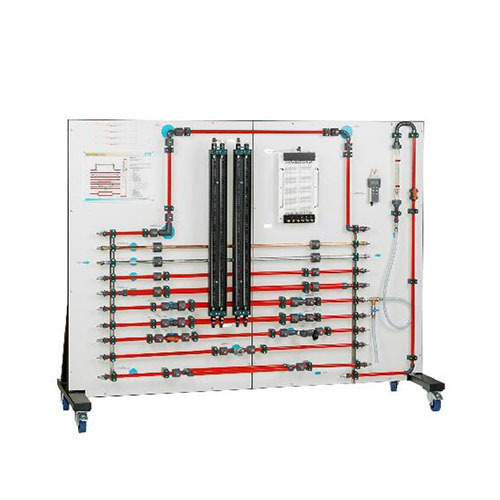

AFF045 배관 손실 요소 유체 공학 교육 장비 교육 장비 교수용 장비학습 목표/실험
다양한 차압 측정 방법
파이프 직경, 재질 및 표면 거칠기의 영향
유속의 영향
파이프 벤드, 파이프 각도 및 세그먼트 벤드에서의 압력 손실
단면 변화에서의 압력 손실
저항 계수 측정
다양한 밸브 및 피팅의 밸브 특성
실험과 계산 비교
사양
[1] 파이프 요소의 압력 손실 조사
[3] 10가지 파이프 단면
[4] 밸브, 파이프 방향 변화, 직선 파이프, 수축/확장 또는 평행 배관에서의 압력 손실 측정
[5] 퀵릴리스 커플링이 있는 호스 연결을 통한 파이프 단면 선택
[6] 상수도망 또는 폐쇄 회로에서의 작동
[7] 로터미터를 이용한 유량 측정
[8] 환형 챔버 내 압력 센서
[9] 차압계 또는 2관식 마노미터 또는 6관식 마노미터를 이용한 차압 측정
마노미터
기술 데이터
파이프 단면, 길이: 1000mm
직선형, 구리, 직경: 18x1mm
직선형, 아연 도금 강관, 직경: ½"
직선형, PVC, 직경: 20x1.5mm
직선형, PVC, 직경: 32x1.5mm
세그먼트 벤드, 파이프 앵글, 파이프 벤드 포함
직경 점진적/급격한 확대: 20mm에서 32mm까지
직경 점진적/급격한 축소: 32mm에서 20mm까지
이중 라인, PVC, 직경: 20x1.5mm
측정 범위
유량: 0...1600L/h
차압:
차압계: 0...2000mbar
이중관 마노미터: 1000mmWC
6관 마노미터: 340mmWC
치수 및 무게
길이x너비x높이: 2250x760x1800mm
무게: 약 127kg
