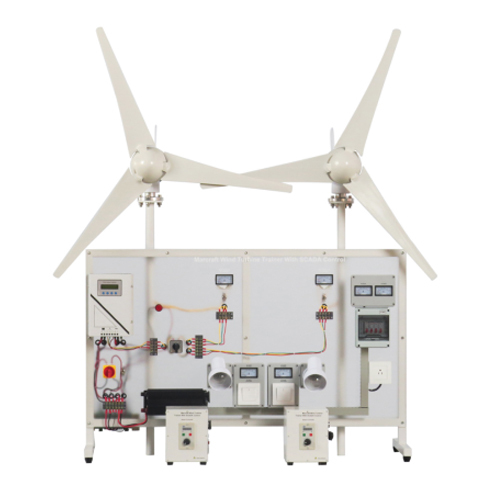

AFR064 Marcraft 풍력 터빈 훈련기(SCADA 제어 기능 포함)는 학교의 재생 에너지 교육 장비입니다.1. 제품 소개
1.1 제품 설명
대형 및 소형 풍력 터빈은 특히 독립형 전력망 환경에서 발전용으로 점점 더 인기를 얻고 있습니다. 이에 따라 제조업체들은 차세대 소형 풍력 터빈 개발을 위한 연구 개발 노력을 지속적으로 강화하고 있습니다. 마크래프트의 풍력 터빈 교육팀은 풍력 에너지 및 발전 이론, 현장 평가, 풍력 발전 시스템 설계 및 선정, 올바른 설치, 구성 요소 및 문제 해결, 안전, 재정, 환경 평가 및 관리 등의 주제를 다룹니다.
1.2 제품 특징
본 장치는 새로운 에너지원인 풍력 에너지의 원리를 교육하고 시연하는 데 사용됩니다. 사용자는 풍력 터빈 블레이드를 탈부착하고 실내에서 전기를 생산할 수 있습니다. DC 모터는 풍력 에너지를 모사하여 발전기를 구동하고, 이 발전기는 배터리를 충전하고 부하에 안정적인 전력을 공급합니다.
2. 기술 사양
2.1 기술 매개변수
공칭 전압: 단상 3선식 AC 120V, 60Hz
작동 환경 요구 사항: 주변 온도 -10°C ~ +40°C, 상대 습도 85% 미만(25°C 기준)
2.2 크기 및 무게
크기: 1400mm × 1700mm × 700mm
무게: 50kg 미만
3. 제품 구성 요소 명칭 및 기능
3.1 제품 본체
번호 명칭 수량
1 풍력 터빈(탈착식 블레이드 포함) 2
2 발전기 전류계 2
3 인버터 전압계 1
4 인버터 전류계 1
5 풍력 제어기 1
6 부하 표시등 1
7 발전기 선택 스위치 1
8 전구 부하 2
9 전류계 2
10 전구 스위치 2
11 단극 회로 차단기 4
12 부하 스위치 1
13 DC 모터 제어기 2
14 인버터 1
15 인버터 출력 소켓 1
3.2 제품 액세서리
번호품목 수량
1 DC 감속 모터 (전선 포함) 2
2 육각 소켓 헤드셋 1
3 전원 코드 2
4 485 통신 케이블 1
5 충전기 1
6 DC12V 배터리 2
7 멀티미터 1
8 소프트웨어 USB 드라이브 1
9 퓨즈 5
4. 제품 교육 실험 목록
(1) 날개 분해 및 DC 감속 모터 조립 실험
(2) DC 감속 모터를 이용한 풍력 발전기 모사 발전 실험
