AFF126 개방 수로 분배 및 측정 장치, 2.5미터 유량 수로, 유체 공학 교육 장비, 교육용 장비I. 제품 개요
1.1 개요

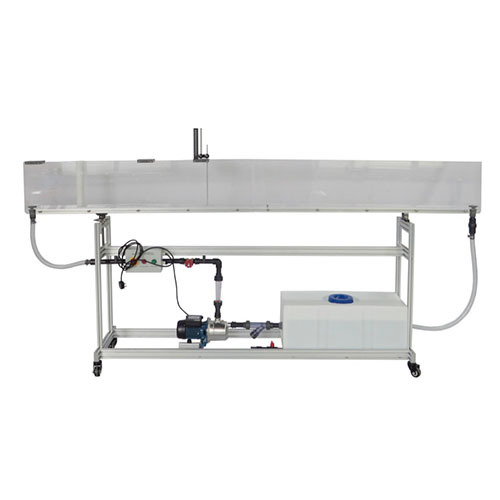

수리공학은 인공 수로, 하천 정비, 댐 건설 등과 관련이 있습니다. 실험실에서 실험 수로를 이용하면 필요한 기본 원리를 교육할 수 있습니다. 이 실험 수로는 폐쇄형 순환 루프 구조입니다. 실험 구간의 단면은 60x300mm이고 길이는 2.5m입니다. 실험 구간의 측벽은 플렉시글라스로 제작되어 실험 과정을 잘 관찰할 수 있습니다. 유입구는 물이 거의 난류 없이 실험 구간으로 흐르도록 설계되었습니다. 실험 수로의 경사도를 미세하게 조정하여 경사를 모사하고 일정한 배수 깊이에서 균일한 물 흐름을 형성할 수 있습니다. 다양한 형태의 댐을 사용하여 실험 계획을 실행할 수 있습니다.
1.2 특징
(1) 이 장치는 알루미늄 프로파일 기둥 프레임 구조를 채택하여 전체적으로 간결하고 세련된 디자인을 자랑합니다. 하단에는 이동이 편리한 만능 바퀴가 장착되어 있습니다.
(2) 훈련 플랫폼은 우수한 안전 보호 시스템을 갖추고 있습니다.
(3) 시뮬레이터는 투명한 재질로 제작되어 물의 흐름을 관찰하기 편리합니다.
(4) 볼 밸브를 이용하여 물의 유량을 조절할 수 있습니다.
II. 성능 매개변수
입력 전원: 단상 3선식 AC220V 50Hz
크기: 3000mm x 500mm x 1000mm
무게: 100kg 미만
주변 온도: -10℃ ~ +40℃
상대 습도: 85% 미만 (25℃)
III. 구성품 목록 및 상세 소개
3.1 주요 부품
번호 명칭
1 물탱크
2 급수구
3 배수구
4 워터펌프
5 볼 밸브
6 유량계
7 급수관
8 조절 손잡이
9 필터
10 배수 밸브
11 개방 수로 당김 블록
12 수위계
13 개방 수로
3.2 전기 부품
번호 명칭
1 부하 스위치
2 워터펌프 표시등
3 전원 표시등
3.3 장비 구성 목록
번호 명칭 수량
부품 1 물탱크 1
부품 2 급수구 1
부품 3 배수구 1
부품 4 워터펌프 1
부품 5 볼 밸브 1
부품 6 유량계 1
부품 7 급수관 1
부품 8 조절 손잡이 1
부품 9 제어 밸브 2
부품 10 워터펌프 스위치 1
부품 11 워터펌프 표시등 1
부품 12 전원 스위치 1
부품 13 전원 표시등 1
부품 14 수위계 1
3.4 부속품
번호 명칭 수량
1 유량판 1
2 뾰족한 위어 1
3 넓은 마루 위어 1
4 직사각형 개구부 위어판 1
5 사다리꼴 개구부 위어판 1
6 V자형 개구부 위어판 1
7 개구부 없는 직사각형 위어판 1
IV. 실험 목록
실험 1: 위어 유량 계수 측정
실험 2: 수력 도약 현상 연구
실험 3: 체지 계수 및 계수 연구
실험 4: 수중 협소 마루 위어와 습곡 위어의 관계 연구
