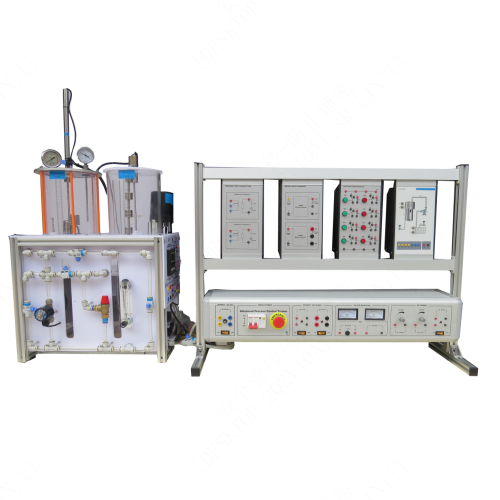

AFM026P 공정 제어 교육 강사 교육 장비 교육 훈련 공정 제어 강사 I. 제품 개요 1.1 개요 공정 제어는 생산 공정의 자동 제어를 의미하며 자동화 기술의 중요한 부분입니다. 일반적으로 석유, 화학, 전력, 야금, 경공업, 건축 자재, 원자력 등의 생산 공정을 지칭합니다. 현대 산업 생산 과정에서 공정 제어 기술은 최적의 기술·경제적 지표 달성, 경제적 이익 및 노동 생산성 향상, 노동 환경 개선, 생태 환경 보호에 있어 점점 더 중요한 역할을 하고 있습니다. 본 제품은 공정 산업 자동화 및 정보 시스템의 핵심 기술과 장비 시스템을 중심으로 전문 공정 제어 실험실을 위한 첨단 종합 교육 장비를 설계하고 핵심 실험실 엔지니어링 교육 기지를 구축하는 것을 목표로 합니다. 본 교육 시설은 합리적이고 활용도가 높은 설계로, 대학의 산업 자동화 및 자동 제어와 같은 전공 과정의 실험 교육 요구 사항을 충족할 뿐만 아니라 대학원생 연구 개발 프로젝트 주제에도 적합합니다. 1.2 특징 1. 본 교육 장비는 산업용 알루미늄 프로파일 프레임, 투명한 구조 설계 및 개방형 구조 인터페이스를 채택했습니다. 데스크탑 설치가 가능하여 배치가 유연합니다. 2. 본 제품은 데스크탑 구조, 알루미늄 합금 프레임 설계, 제어 대상과 제어 시스템의 두 부분으로 구성되어 있으며, 필요에 따라 워크스테이션에 함께 사용하거나 별도로 사용할 수 있습니다. 예를 들어, 다양한 모의 부하 박스에 제어 시스템을 추가하면 PLC 교육 장비로 활용할 수 있어 장비 사용의 유연성을 크게 높일 수 있습니다. 3. 장비의 입출력 인터페이스는 호환성이 뛰어납니다. 구동 장치와 PLC 제어 장치는 행잉 박스 타입으로 교체가 용이합니다. 전자 회로 부하 또는 PLC 제어 시스템의 실행 대상으로 사용할 수 있으며, 필요에 따라 확장 및 업그레이드가 가능합니다. II. 성능 매개변수 1. 작동 전원: 단상 3선식 220V±5% 50Hz; 2. 크기: 1600 x 800 x 1680 mm (길이 x 너비 x 높이) 3. 기계 용량: <1KVA 제어 신호: 전압 0.5V/4-20mA; 4. 제어 대상 전원: 모터 DC24V±10%, 제어 밸브 DC24V±10%, 가열 장치 DC48V±10% 5. 작동 환경. -10°C ~ 40°C, 상대 습도: 20%~90% (비응축) 6. 작동 조건: 온도 -10°C ~ +40°C, 상대 습도 <85% (25°C) 시스템 구성 시스템 주요 구성 요소: 일련 번호 제품명 수량 1 공정 제어 시스템 대상 장치 1세트 2 공정 제어 시스템용 전기 설비 1세트 III. 실험 내용 제1장: 공정 제어 시스템의 구조적 구성 이해 실험 실험 1: 공정 제어 및 검출 장치의 하드웨어 구조적 구성 이해 및 제어 회로 구성 및 연결 실험 실험 2: 조절 기기, 송신 기기 등의 작동 및 파라미터 설정 실험 실험 3: 센서 교정 (제로 이동 및 스팬 조정) 제2장: 제어 대상 특성 테스트 실험 실험 1 단일 용량 물탱크 특성 시험 실험 실험 2 압력 용기 특성 시험 실험 3장 단일 루프 제어 시스템 실험 실험 1 단일 루프 제어 시스템 실습 실험 2 물탱크 액면 고정값 제어 실험 실험 3 정적 수온 정정값 제어 실험 실험 4 동적 수온 고정값 제어 실험 실험 5 전자 밸브 유량 고정값 제어 실험 실험 6 속도 조절식 워터 펌프 유량 정정값 제어 실험 실험 7 물탱크 압력 정정값 제어 실험 실험 8 물탱크 압력 방출 보호 실험 4장 온도-수위 제어 실험 실험 1 물탱크 수온 및 수위 제어 실험 5장 PID 제어 시스템 실험 실험 1 유량 매개변수 PID 제어 실험 실험 2 온도 매개변수 PID 제어 실험 실험 3 압력 매개변수 PID 조정 제어 실험 실험 4 액면 PID 조정 제어 실험 매개변수 6장 센서 신호 연산 증폭기 비교 회로 실험 실험 1 온도 신호 획득 회로 실험 실험 2 압력, 액면, 유량, TDS 획득 회로 실험, 제어 밸브 회로 실험 실험 3 액면 스위치 회로 실험 실험 4 히터, 워터 펌프, 솔레노이드 밸브, 교반기 회로 실험
