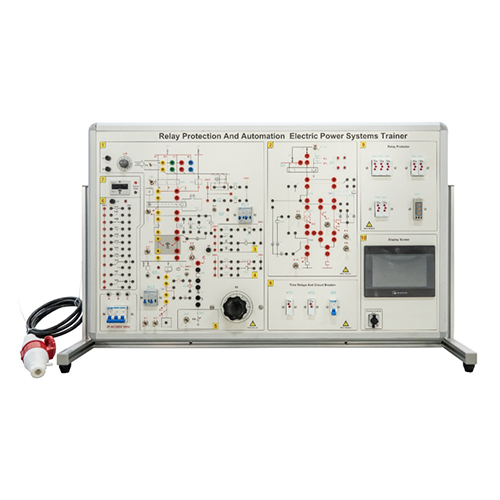

AFE4007 계전기 보호 및 자동화 전력 시스템 교육용 전기 실험실 장비 교육 장비 교수 장비1. 장비 소개
1.1 개요
빠른 경제 발전 속에서 안정적인 전력 공급에 대한 수요가 점점 높아지고 있습니다. 전력망의 전력 공급선 운영 중에는 예측할 수 없는 고장이 빈번하게 발생합니다. 이러한 고장은 단선이나 전력망 주변의 식물이나 동물로 인한 단기 고장 등 다양합니다. 고장 유형에 따라 해결 방법도 다릅니다. 적절한 해결책을 선택하는 것은 시간과 비용을 절약하는 데 매우 중요합니다.
AFE4007 계전기 보호 및 자동 전력 시스템 교육 장비는 다양한 고장 모의 실험을 제공하여 사용자가 다양한 고장 대응 계획 및 자동화 솔루션을 이해할 수 있도록 도와줍니다.
1.2 특징
1. 이 장비는 우수한 접지 성능을 갖추고 있어 사용자의 안전을 보장합니다.
2. 모듈식 설계를 채택하여 장비 모듈을 통해 실험 기능을 명확하게 보여줍니다.
3. 본 장치는 전기적으로 통합된 설계를 채택하여 모든 전기 케이블을 장치 후면에 연결함으로써 장치 크기를 크게 줄이고 더 다양한 환경에서 실험에 사용할 수 있도록 합니다.
4. 풍부하고 다양하며 포괄적인 실험 모듈을 통해 하나의 장치로 계전기 보호의 모든 기능을 이해할 수 있습니다.
2. 기술 사양
입력 전원: 3상 5선식 AC 380V
크기: 1180*550*890mm
무게: 105kg
주변 온도: -10℃~+40℃
상대 습도: 85% 미만(25℃)
3. 구성품 목록 및 상세 소개
3.1 주요 부품
번호 명칭
1 퓨즈 (1A)
2 가변저항기
3 퓨즈 (2A)
4 전원 켜짐 타이머
5 3상 회로 차단기
6 펄스 신호 릴레이
7 가변 디스크 저항
8 시간 릴레이
9 열 트립 회로 차단기
10 통신 포트
11 전류 릴레이 (과전류 및 저전류 포함)
12 저전압 릴레이
13 터치 디스플레이
3.2 장비 구성 목록
번호 명칭 수량
부품 1 터치 디스플레이 1
부품 2 과전류 릴레이 5
부품 3 저전류 릴레이 2
부품 4 저전압 릴레이 1
부품 5 시간 릴레이 2
부품 6 자동 공기 스위치 2
부품 7 열 트립 회로 차단기 1
부품 8 3상 회로 차단기 1
부품 9 가변 디스크 저항기 1
부품 10 전원 켜짐 타이머 1
부품 11 가변저항기 1
3.3 액세서리
번호 명칭 수량
1 4mm 안전 전선 10
2 U자형 브리지 연결선 20
3 2mm 안전 전기 케이블 25
4 케이블 1
5 소프트웨어 CD 1
4. 실험 목록
실험 1: 계전기 보호 및 자동 전력 시스템 교육기의 지역적 기능 이해
실험 2: 전원 공급선 백업 전원의 자동 재폐로 연구 실험
실험 3: 전원 공급선 최대 전류 보호 연구 실험
실험 4: 전원 공급선 순간 전류 차단 연구 실험
실험 5: 단일 급전 방사형 전원 공급선 최대 전류 보호 연구 실험
실험 6: 전원 공급선 종방향 차동 보호 연구 실험
실험 7: 전원 공급선 횡방향 차동 보호 연구 실험
실험 8: 변압기 차동 보호 연구 실험
실험 9: 자동 스위칭 회로 최대 전류 보호 연구 실험
실험 10: 자동 스위칭 열 트립 회로 과부하 보호 연구 실험
실험 11은 전력 공급선의 자동 재폐로 연구 실험을 보여줍니다.
실험 12는 계전기 보호 및 자동 전력 시스템 교육 지원 소프트웨어 실험을 보여줍니다.
