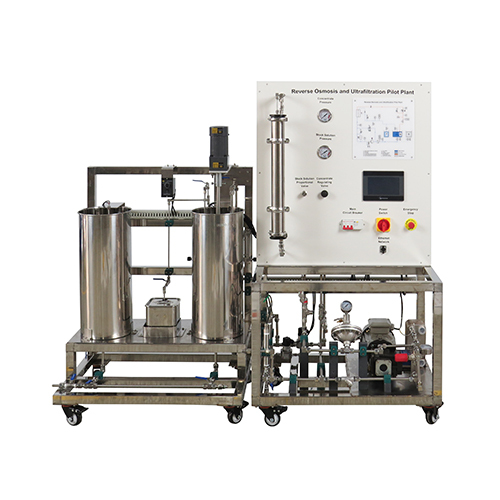

AFW009 역삼투압 및 한외여과 파일럿 플랜트 학교 교육 장비 교육 실험실 장비 수처리 트레이너1. 제품 소개
1.1 제품 설명
본 장비는 실험실 및 소규모 산업용수 처리 연구 개발을 위해 특별히 설계된 통합 파일럿 규모 역삼투 및 한외여과 시스템입니다. 한외여과(UF) 및 역삼투(RO) 막 분리 기술을 통합하여 공급 용액의 여과, 분리, 정화 및 담수화와 같은 핵심 처리 기능을 구현합니다.
본 장비는 스테인리스 스틸 저장 탱크, 교반 시스템, 고압 펌프 세트, 막 모듈, 파이프라인 밸브, 계측 모니터링 및 PLC 제어 시스템으로 구성됩니다. 전체 시스템은 이동식 스테인리스 스틸 프레임을 사용하여 현장 설치 및 실험 전환이 용이합니다. 해수 담수화, 식수 정화, 바이오 의약품, 식품 및 음료, 폐수 처리와 같은 분야에서 공정 검증 및 매개변수 최적화에 널리 사용됩니다.
1.2 제품 특징
1. 공정 통합: 한외여과 및 역삼투 모듈을 동시에 탑재하여 단일 공정 또는 복합 공정 운전 간 전환이 유연하게 가능하여 다양한 분리 정밀도 요구 사항을 충족합니다.
2. 고정밀 제어: HMI PLC 제어 시스템을 탑재하여 압력, 유량, 온도 등의 주요 매개변수를 실시간으로 모니터링할 수 있습니다.
3. 내식성 재질: 모든 접촉 부품은 304/316L 스테인리스강으로 제작되어 산성 및 알칼리성 부식에 강하며 식품 및 제약 등급의 위생 기준을 충족합니다.
4. 간편한 작동: 이동식 캐스터, 간편한 청소, 유지보수 및 멤브레인 모듈 교체를 위한 퀵 커넥트 파이프 인터페이스, 비상 정지 및 전원 스위치와 같은 완벽한 안전 구성 요소를 갖추고 있습니다.
5. 데이터 추적성: 데이터 수집 및 이더넷 통신을 지원하여 실험 데이터를 내보낼 수 있으며, 공정 규모 확장 및 제품 개발에 필요한 신뢰할 수 있는 데이터를 제공합니다.
6. 종합적인 안전 보호: 과부하 보호, 과압 경보 및 비상 정지 버튼을 탑재하여 장비와 작업자의 안전을 보장합니다.
2. 기술 사양
2.1 기본 기술 매개변수
전원 공급 삼상 5선식 AC 380V±10%, 50Hz
2.2 장비 외부 매개변수
본체 크기 850mmX600mmX1560mm
탱크 본체 크기 900mmX600mmX1340mm
무게 ≤150kg
3. 제품 소개
3.1 주요 제품 구성 요소
번호 명칭 수량
1 교반 모터 1
2 교반 모터 컨트롤러 1
3 여과액 배출구 2
4 잔류액 배출구 1
5 원료 탱크 1
6 여과액 유량계 1
7 잔류액 유량계 1
8 세척 탱크 1
9 필터 박스 1
10 세척 탱크 밸브 1
11 배출 밸브 1
12 필터 탱크 밸브 1
13 전도도계 3
14 압력계 안전 밸브 3개
15 유량계 2개
16 워터 펌프 1개
17 압력 밸브 1개
18 역삼투막 1개
19 압력 게이지 2개
20 압력 밸브 1개
21 HMI 1개
22 회로 차단기 1개
23 전원 스위치 1개
24 네트워크 포트 1개
25 비상 정지 버튼 1개
26 열교환기 1개
3.2 제품 부속품
번호 명칭 수량
1 초여과막 1개
2멀티미터 1
3 전원 코드 1
4 멀티미터 프로브 2
5 네트워크 케이블 1
6 485-USB 1
3.3 제품 HMI 섹션
번호 이름 수량
1 인버터 주파수 1
2 필터 버튼 1
3 청소 버튼 1
4 압력 표시 1
5 원료 탱크 고수위 표시 1
6 원료 탱크 저수위 표시 1
7 리셋 버튼 1
8 청소 탱크 고수위 표시 1
9 청소 탱크 저수위 표시 1
10온도 표시 1
11 전도도 표시 1
12 온도 표시 1
13 유량 표시 1
14 전도도 표시 1
15 온도 표시 1
16 압력 표시 1
17 유량 표시 1
18 전도도 표시 1
19 온도 표시 1
4. 제품 교육 실험 목록
(1) 여과 실험
(2) 호스트 컴퓨터 실험
