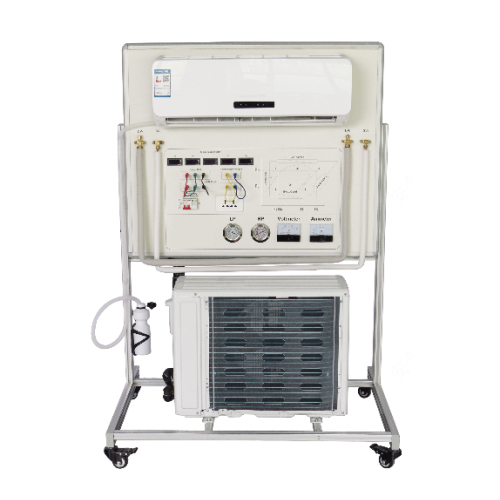

AY20260417-LA06 싱글 스플릿형 냉난방 에어컨, 교육용 장비, 냉동 트레이너1. 일반 사항
1.1 작업 범위
계약자는 기술 및 직업 교육 훈련(TVET) 실험실에 적합한 완전한 분리형 에어컨 교육 장비를 공급, 납품, 설치, 시험, 시운전 및 인계해야 합니다.
본 장비는 실내기 및 실외기, 계측 장비, 고장 시뮬레이션 모듈, 부속품 및 교육 자료를 포함하여 이동식 교육 플랫폼에 장착된 완전 작동형 분리형 에어컨 시스템으로 구성됩니다.
본 장비는 모든 면에서 완벽하게 갖춰져 즉시 교육에 사용할 수 있어야 합니다.
1.2 목적
본 교육 장비는 다음을 수행할 수 있어야 합니다.
분리형 에어컨 설치 절차 시연
냉동 사이클 및 시스템 구성 요소 학습
냉방 및 난방 모드 작동
실제 유지 보수 및 문제 해결 연습
측정 및 성능 분석
시스템 고장 진단 교육
1.3 적용 표준
본 장비는 다음을 포함하되 이에 국한되지 않는 관련 국제 표준을 준수해야 합니다.
전기 안전에 관한 IEC 표준
냉동 시스템에 관한 ISO 표준
지역 전기 및 실험실 안전 규정
냉매 취급 관련 환경 표준
공급되는 모든 냉매는 국제 환경 규정을 준수해야 합니다.
2. 시스템 설명
분리형 에어컨 교육 장치는 실제 시판되는 분리형 에어컨 시스템을 기반으로 하며 다음과 같이 구성됩니다.
실내 벽걸이형 증발기 1대
실외 응축기 1대(가변 주파수형)
정비 접근이 가능한 통합 냉매 배관
계측 패널
고장 시뮬레이션 시스템
실내기와 실외기는 모두 고하중 캐스터가 장착된 알루미늄 구조의 교육용 프레임에 설치됩니다.
시스템은 다음과 같은 모드로 작동합니다.
냉방 모드
난방 모드(역순환 작동)
3. 기계 구조
3.1 교육 플랫폼
최소 치수
1200mm(길이) × 1000mm(너비) × 1750mm(높이)
견고한 알루미늄 브래킷 구조
고하중 캐스터 4개:
브레이크 장착 캐스터 2개
브레이크 미장착 캐스터 2개
유지보수 및 교육 시 쉽게 확인할 수 있는 명확한 배치
모든 부품에 라벨 부착 및 냉동 회로도 표시
3.2 냉동 시스템
3.2.1 냉매
냉매: R410A 또는 승인된 동등품
3.2.2 실외기(응축기 부분)
포함 사항:
인버터 압축기, 220VAC
냉매: R410A 또는 동등품
응축기 용량: 최소 4.1kW
냉각 방식: 강제 공기 순환식
증발기 용량: 최소 3.5 kW
냉각 방식: 직접 팽창식
모세관 냉동 컨트롤러
용접형 필터 드라이어
삼방향 점검 밸브:
가스 라인: 최소 3/8인치
액체 라인: 최소 1/2인치
3.2.3 실내기 (벽걸이형 증발기)
벽걸이형
통합 온도 컨트롤러
냉방 및 난방 모드 모두 정상 작동
3.3 냉동 회로 부속품
냉동 시스템에는 다음이 포함되어야 합니다.
관찰용 유리창 (용접형)
수동 밸브 (최소 2개, 플레어 연결부, Φ6)
고압 및 저압 게이지:
저압: -30 ~ 500 psi (0–35 kg/cm²)
고압: 0–800 psi (0–55 kg/cm²)
고압 및 저압 컨트롤러
플레어 나사 연결부 Φ6 mm
4. 전기 시스템
4.1 전력 요구 사항
단상 220V ±10%
주파수: 50Hz
정격 전류: 16A (최소)
4.2 제어 패널
계기 제어 패널에는 다음이 포함되어야 합니다.
포인터 전압계 (0–250V)
포인터 전류계 (0–10A)
켜짐/꺼짐 제어
누전 차단기 16A (최소)
과부하 보호기 10A (최소)
키 시동 스위치 (자동 잠금식)
비상 정지 버튼 (자동 잠금식)
최소 5개의 표시등
디지털 온도 표시기 4개
모든 배선은 내부로 배선하고 명확하게 식별해야 합니다.
4.3 온도 측정
디지털 온도 표시 장치는 다음 요건을 충족해야 합니다.
전원 공급: 220V ±10%
측정 범위: -50°C ~ +110°C
정확도: ±0.5°C
분해능: 0.1°C
센서 종류: 보호 덮개가 있는 NTC 센서
수량: 4세트
5. 고장 시뮬레이션 시스템
본 장비는 다음을 포함해야 합니다.
최소 10개의 독립적인 고장 설정 장치
고장 진단 및 테스트 모듈
본 시스템은 교육 목적으로 일반적인 에어컨 고장을 시뮬레이션할 수 있어야 합니다.
6. 계측 장비 및 교육용 부속품
다음과 같은 표준 부속품이 제공됩니다.
이중 복합 압력 게이지 세트(R410A, R404A, R407C, R134a, R22 호환)
렌치 세트(7개)
디지털 풍속계:
풍속: 0.3–45 m/s
온도 측정 기능
플레어링 및 확장 공구 키트:
미터법: 6–19 mm
인치법: 1/4"–3/4"
공구 상자 구성품:
2L 산소 실린더
가스 실린더
용접 토치
초음파 누출 탐지기
2단 진공 펌프
네온 테스트 펜(12–250V)
R410A 냉매
실습 교육 매뉴얼
7. 기능 요구 사항
본 시스템은 학생들이 다음을 수행할 수 있도록 해야 합니다.
1. 분리형 에어컨 식별 구성 요소
2. 분리형 에어컨 시스템 설치 교육
3. 냉동 사이클 관찰
4. 실험 데이터 측정 및 수집
5. 엔탈피-습도(습공기선도) 적용
6. 시스템 고장 진단
7. 성능 계산
8. 분석 및 보고
8. 안전 요구 사항
시스템에는 다음 사항이 포함되어야 합니다.
누전 보호
과부하 보호
비상 정지 장치
명확하게 표시된 서비스 밸브
안전한 냉매 연결
냉매 충전 및 회수를 위한 안전한 취급 절차
노출된 모든 회전 부품 또는 활선 부품은 적절하게 보호되어야 합니다.
