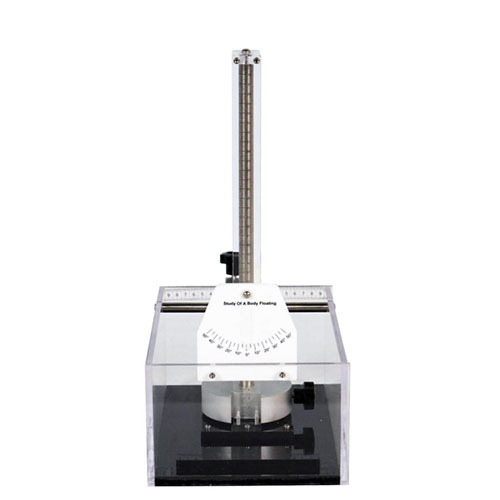

AFF041 인체 부유 유체 연구 공학 교육 장비 교육 장비 교수용 장비1. 제품 소개
1.1 제품 설명
유체 정역학에서 메타센터는 부유체의 안정성을 평가할 때 고려해야 할 중요한 지점입니다. 안정성이란 선박이 기울어진 위치에서 스스로 원래 위치로 돌아올 수 있는 능력을 의미합니다. 메타센터는 특정 경사각에서 부력 벡터와 선박의 대칭축이 만나는 지점입니다.
인체 부유 실험은 부유체의 안정성을 연구하고 메타센터를 그래프로 확인할 수 있는 실험 도구입니다. 또한, 부유체의 부력을 측정할 수 있습니다. 이 실험은 설치가 간편하여 특히 그룹 활동에 적합합니다.
실험은 물이 채워진 수조 또는 유체 기초 모듈의 실험용 수조에서 수행됩니다. 직사각형 단면을 가진 투명한 물체가 부유체로 사용됩니다. 수평 및 수직으로 이동 가능한 고정추를 이용하여 무게중심과 경사각을 조절할 수 있습니다.
고정추의 위치는 눈금에서 확인할 수 있으며, 경사계는 경사각을 나타냅니다.
1.2 제품 특징
(1) 부유체의 안정성을 연구하고 부유체의 메타중심을 결정할 수 있습니다. 추의 위치를 조정하여 외란 후 부유체의 평형 상태를 모사하고 부유체의 메타중심 위치를 분석할 수 있습니다.
(2) 투명한 부유체를 사용하여 수중 부유체의 상태를 시각적으로 관찰할 수 있습니다. 부유체는 직사각형 단면을 가지고 있어 무게중심과 메타중심을 관찰하기 편리합니다.
(3) 수평 이동식 고정추가 장착되어 있어 부유체의 경사각을 조정하고 다양한 외란 조건을 모사할 수 있습니다. 수평 고정추의 위치를 변경하여 부유체의 무게중심 위치를 조정할 수 있습니다.
(4) 수직 이동식 고정추가 장착되어 있어 부유체의 무게중심 위치를 조정할 수 있습니다. 수직 고정추의 위치를 변경하여 다양한 하중 조건에서 부유체의 평형 상태를 모사할 수 있습니다.
(5) 부유체의 경사각을 표시하는 경사계가 장착되어 있습니다. 경사계의 눈금은 부유체의 경사각을 정확하게 읽을 수 있습니다.
2. 기술 사양
2.1 기술 매개변수
마스트 높이: 400mm
수평 눈금: 190mm
수직 눈금: 400mm
부유체 높이 치수: 130mm
경사계 눈금: ±50°
고정추 미포함 부유체 무게: 약 3.1kg
수직 클램핑 무게: 575g
수평 클램핑 무게: 196g
2.2 치수 및 무게
치수 1: 310mm*200mm*130mm (마스트 400mm)
무게 1: 10kg 미만
3. 제품 구성 요소 명칭 및 기능 소개
3.1 제품 본체
번호 명칭
1 무게중심 수직 눈금
2 기울기 조절 슬라이더
3 기울기 조절 수평 눈금 값
4 기울기 조절 다이얼
5 무게중심 조절 블록
6 플로트
4. 제품 구성 목록
번호 명칭 수량
1 무게중심 수직 눈금 1개
2 기울기 조절 슬라이더 1개
3 기울기 조절 수평 눈금 값 1개
4 기울기 조절 다이얼 1개
5 무게중심 조절 블록 1개
6 플로트 1개
5. 제품 교육 실험 목록
(1) 무게중심 높이의 영향 연구
(2) 무게중심 수평 위치의 영향 연구
(3) 실험 측정 및 이론 비교 실험
(4) 무게중심 위치에 따른 발뒤꿈치 각도 계산
