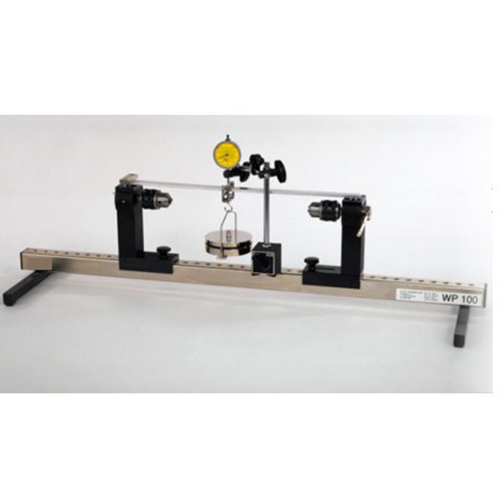

AFME031 비틀림 및 굽힘 기계 훈련기 교육 장비I. 개요
본 장비는 대학교 기계공학과 또는 역학공학과에서 사용되며, 이론 및 응용 역학, 공학 역학, 고체 역학 전공 및 기타 역학 관련 학과에서 활용할 수 있습니다.
본 장비는 다양한 재료의 비틀림 및 굽힘 시험에 사용됩니다. 범용 베이스 프레임 또는 범용 구조 프레임(별매)과 함께 사용해야 합니다.
본 장비는 베이스 프레임에 부착된 두 개의 기둥으로 구성됩니다. 한쪽 기둥에는 굽힘 시편을 위한 상부 지지대와 비틀림 시편을 고정하는 클램프가 있습니다. 다른 쪽 기둥에도 굽힘 시편을 위한 상부 지지대가 있으며, 기둥 내부에서 자유롭게 회전하는 풀리가 있습니다.
굽힘 시험 시에는 시편을 기둥 상단의 지지대에 놓거나 클램프로 고정합니다. 시편에 하중을 가하고 다이얼 게이지로 처짐을 측정합니다.
비틀림 시험 시에는 시편의 한쪽 끝을 기둥에, 다른 쪽 끝을 풀리에 클램프로 고정합니다. 레버 암은 첫 번째 기둥에서 임의의 길이로 시편에 부착할 수 있습니다. 레버의 움직임에 따른 비틀림 각도는 다이얼 게이지로 측정합니다. 토크는 부하와 풀리 직경으로 측정합니다. 사용 설명서도 함께 제공됩니다.
II. 기술 데이터
구조: 알루미늄
높이 조절용 고무 패드가 하단에 부착되어 있습니다.
총 중량은 200kg 미만입니다.
작업 환경: -10℃~40℃, 습도 <85%
III. 대표적인 실험
하중 지점에서의 굽힘 모멘트 변화
하중 지점에서 벗어난 위치에서의 굽힘 모멘트 변화
다양한 하중 조건에 대한 검사
