AFME016 2개의 경첩이 달린 포물선형 아치, 고정단 기계식 훈련기 교육 장비I. 개요
본 장비는 대학교 기계공학과 또는 역학공학과에서 사용되며, 이론 및 응용 역학, 공학 역학, 고체 역학 전공 및 기타 역학 관련 학과에서 활용할 수 있습니다.
본 장비는 교대부의 수평 추력과 단부 고정 모멘트를 측정하여 모형 해석 및 간소화된 이론과 비교하는 데 사용됩니다. 범용 구조 프레임(별매)과 함께 사용해야 합니다.

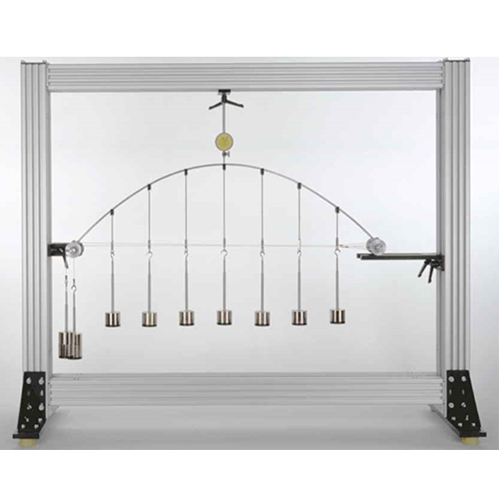

포물선형 아치의 한쪽 끝은 모멘트 지지대에 회전 가능하게 고정되어 있으며, 모멘트와 회전력을 가하고 측정하는 암이 장착되어 있습니다. 다른 쪽 끝은 볼 베어링을 통해 수평력 지지대에 회전 가능하게 고정되어 있습니다. 아치에는 하중 걸이와 추를 부착할 수 있으며, 하중 걸이를 사용하여 수평 추력과 고정 모멘트를 측정합니다.
사용 설명서도 함께 제공됩니다.
II. 대표적인 실험
고정 아치의 특성 시연
적재 하중, 수평 추력 및 고정 모멘트 간의 관계 조사
간단한 이론과의 거동 비교
III. 기술 데이터
구조: 알루미늄
높이 조절이 가능한 하단 고무
총 중량: 200kg 미만
작동 환경: -10℃~40℃, 습도 <85%
